发布日期:2023-11-21 分类:常见问题指南浏览:230来源:珠海欧森斯传感技术有限公司
性能测试曲线:
8Ω 负载下 5V 输出的 FR 曲线如下图:
8Ω 负载下 5V 输出的 THD 曲线如下图:
8Ω 负载下的 Noise,如下图:
简单介绍及主要特征:
VIBESENN AMP302 是一款用于微型扬声器测试的小功率的放大器,此外还具有阻抗检测功能,可支持扬声器、传声器、耳机、手机和电脑等产品的声学性能测试。
主要特征:
支持 2 路功率输出 30W;
1、输出增益-5~25dB 调控,调控步进 5dB;
2、完善的放大器保护机制;
3、支持阻抗测试功能,采样电阻 0.1 欧姆;
4、供电交流 220V 供电,带保险;
1- 电源开关 ON/OFF;
2- 通道 1 输入接口,平衡输入—卡侬母头;

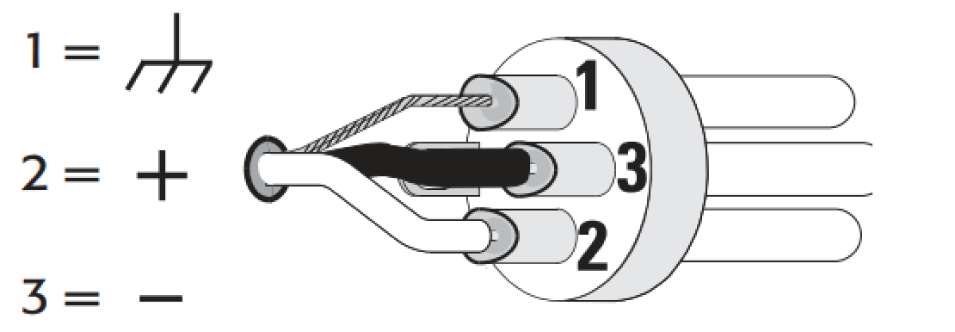

平衡输入,连接到链接器上,如右图所示:
3- 通道 1 输出接口,非输出—卡侬母头;

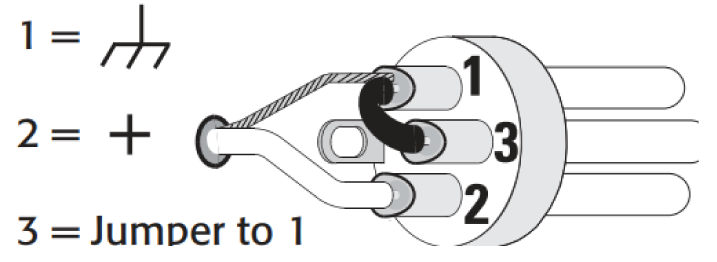

非平衡输出,连接到链接器上,如右图所示:
4- 通道 1 阻抗测试输出接口,差分输出——卡侬母头;
平衡输入,连接到链接器上,如右图所示:
5- 增益控制旋钮;
6- 通道 2 输出、输出、阻抗采集接口与增益控制旋钮
