简单介绍及主要特征：

Onebox是一款集成多个功能模块于一体的专业声学测试仪器，包括声卡，功率放大器，ICP信号调理器及PDM数字麦克风解码模块，此外，还具有阻抗检测功能，可支持扬声器、传声器、耳机、手机和电脑等产品的声学性能测试以及振动测试。

主要特征：

1、高速USB 2.0录音和放音接口，通过电脑连接；

2、支持 4 路声卡输入输出；

3、支持 2 路功率输出，输出功率单通道可以达到 20W，增益可调；

4、 支持 4 路麦克风输入，带麦克风供电，21V/4mA 电容式麦克风，增益 x1 x10 x100 可调；

5、 支持多路 PDM 数字信号采集解调，Clock 时钟频率与供电电压可调；

6、 支持阻抗测试功能，采样电阻 0.1 欧姆；

7、供电交流 220V 供电，带保险。

MEMS Mic 测试快速使用：

电脑驱动识别-声卡&解码板

Mac 系统下不需要安装驱动，设备连接电脑可以自动识别，对应的声卡 USB 接口与解码板

USB 接口连接电脑后，连接状态可以通过 Mac 电脑的”音频设备”查看，如下图：可识别如下

图所示通道信息：

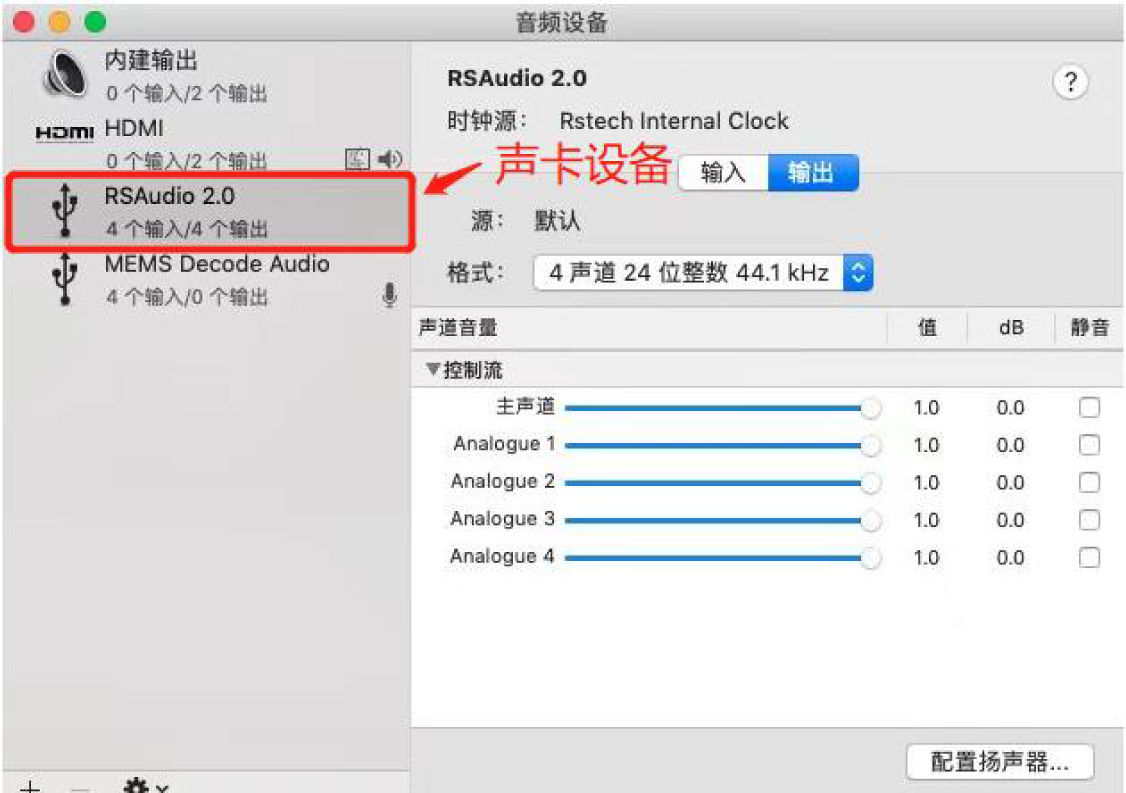

1. 声卡设备设备信息

2. 解码板设备识别信息

Soundcheck 识别展示

1. 声学通道配置

上图标识 1：Soundcheck 设别到的硬件名称，RSAudio 2.0 为声卡，MEMS Decoder Audio 为

解码板；

上图标识 2：识别到的通道信息：

声卡分别对应的 Output 的 Analog1-4,以及 Input 的 Analog1-4;

解码板同样对应四个通道，Front 通道对应硬件面板通道 DATA1，Back 通道对应硬件面板通

道 DATA2；

2. 外部接口配置

解码板的使用过程中，需要通过串口配置供电电压，逻辑电压，以及 Clock 频率；详细指令

信息见指令配置表；

上图为 Soundcheck 识别到的串口信息，波特率需要配置为 115200；

通信线路连接：

通过 USB 通信线，与 PC 端建立连接；

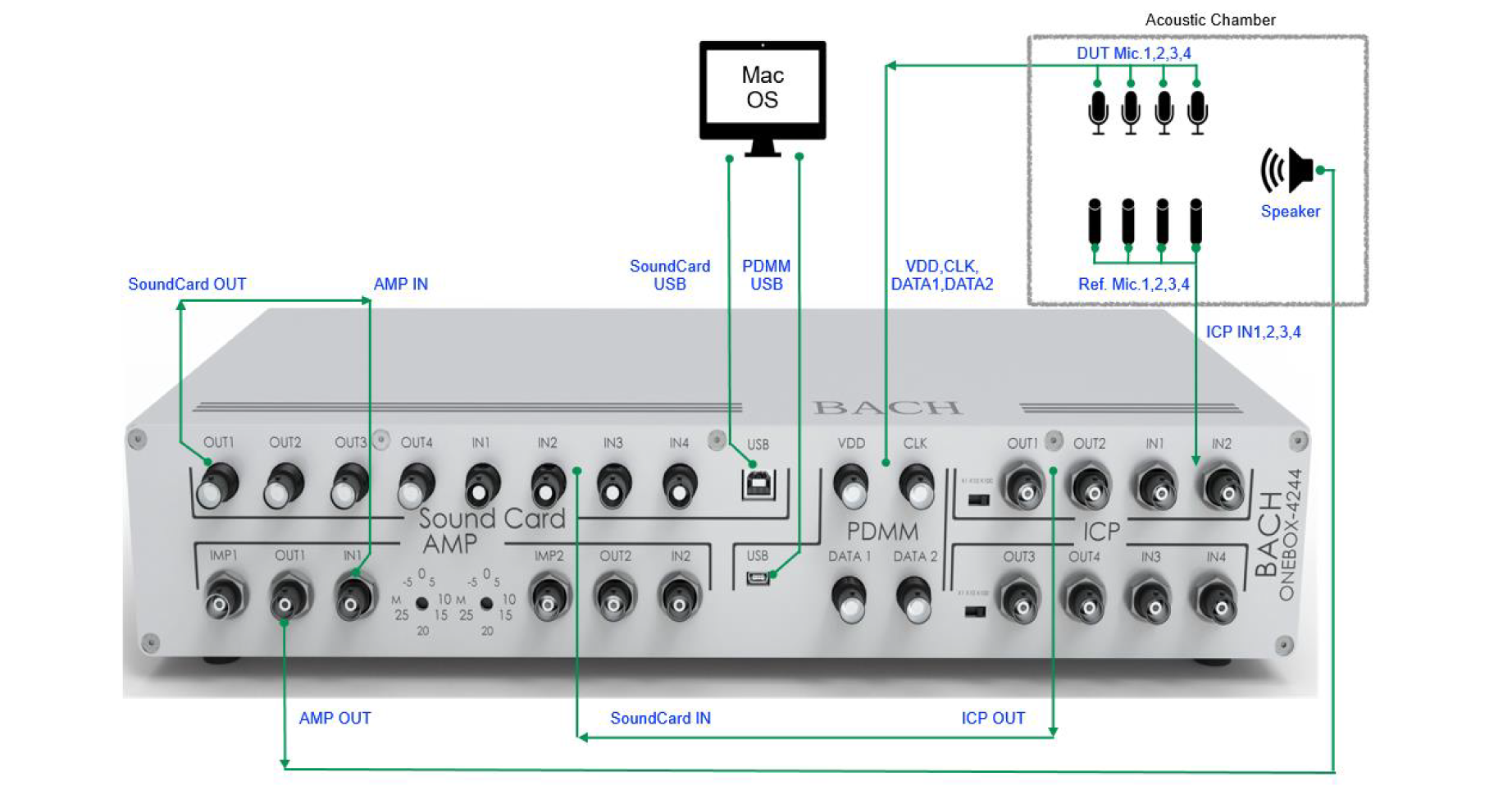

 根据测试需求，连接测试回路，以 Onebox 4244 测试数字麦克风连接线路为例：

 ① 声卡的 OUT 端连接至功放的输入端（IN）；

 ② 功放的输出端 OUT，连接至扬声器 SPK；

 ③ 标准麦克风连接至 信号调理板的输入端子 IN；

 ④ 信号调理板的输出端子 OUT，连接至声卡的输入端子 IN；

 ⑤ 数字麦克风连接至解码板的接口端，定义如丝印所示；

 详细线路连接见下图；
